冷卻塔(The cooling tower)是用水作為循環冷卻劑，從一系統中吸收熱量排放至大氣中，以降低水溫的裝置；其冷是利用水與空氣流動接觸后進行冷熱交換產生蒸汽，蒸汽揮發帶走熱量達到蒸發散熱、對流傳熱和輻射傳熱等原理來散去工業上或制冷空調中產生的余熱來降低水溫的蒸發散熱裝置，以保證系統的正常運行，裝置一般為桶狀，故名為冷卻塔。

冷卻塔是集空氣動力學、熱力學、流體學、化學、生物化學、材料學、靜、動態結構力學，加工技術等多種學科為一體的綜合產物。水質為多變量的函數，冷卻更是多因素，多變量與多效應綜合的過程。

1.冷卻塔循環水系統中必須存在一定的富余能量(20%-25%)，在運行時就把這些能量聚集在某個閥門處，久而久之這些能量就白白地流失掉。外置式水輪機就是利用這些“富余能量”轉換為機械能，從而取代冷卻塔風機電機達到節電目的。

2.外置式水輪機如何能達到電機驅動效率的關鍵是：了解冷卻塔循環水系統設計中的富余能量，同時水輪機的葉輪設計也是關鍵，富余能量的組成主要由以下6個部分：

1）循環水系統設計時必須考慮的余量值；

2）換熱設備的勢能利用；

3）水輪機的自身調節能力；

4）循環水系統的動能轉換效率；

5）閥門沒有開啟到位時，由閥門所消耗的能量。

6）低流量通過合并再分流方法滿足系統要求。

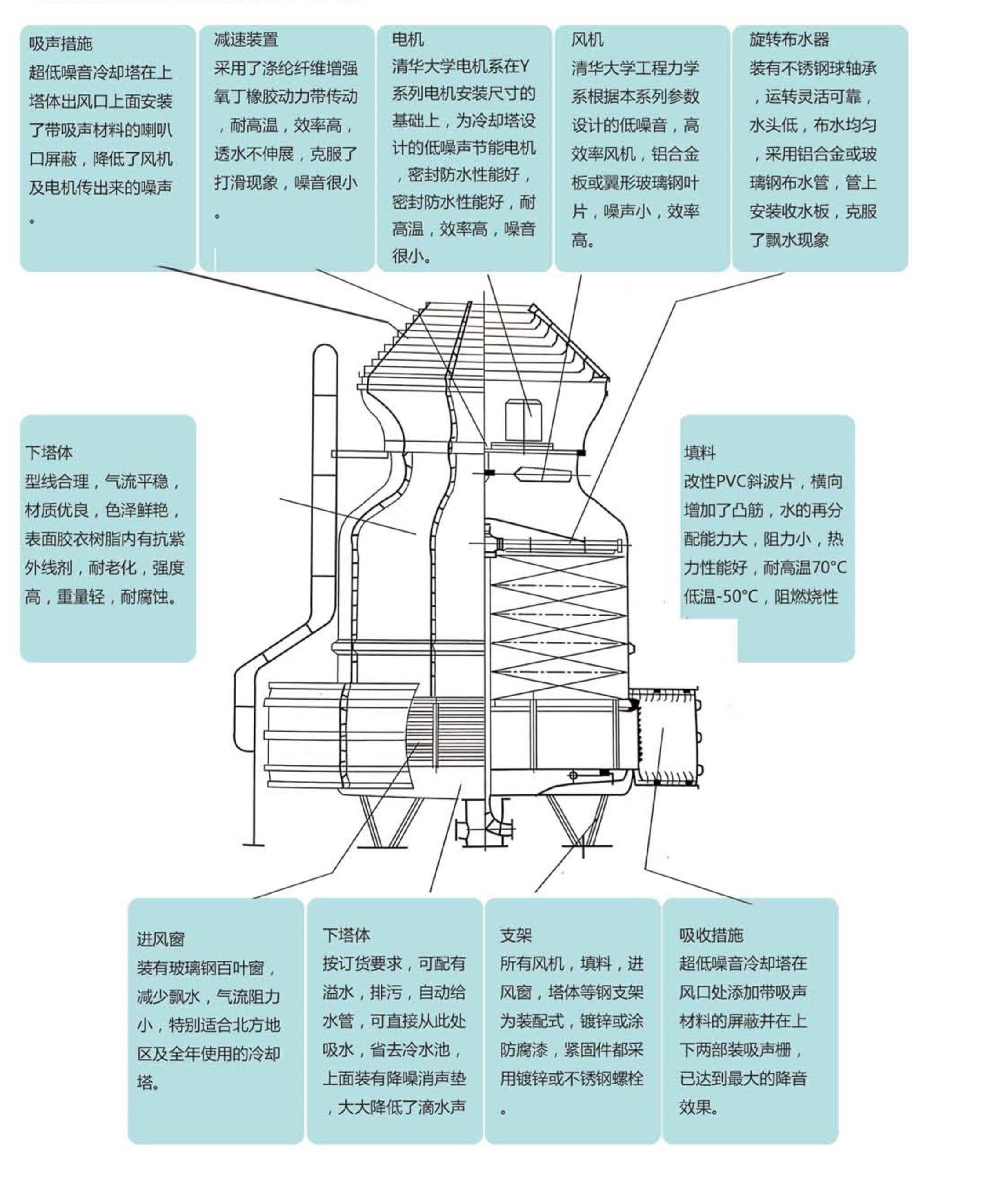

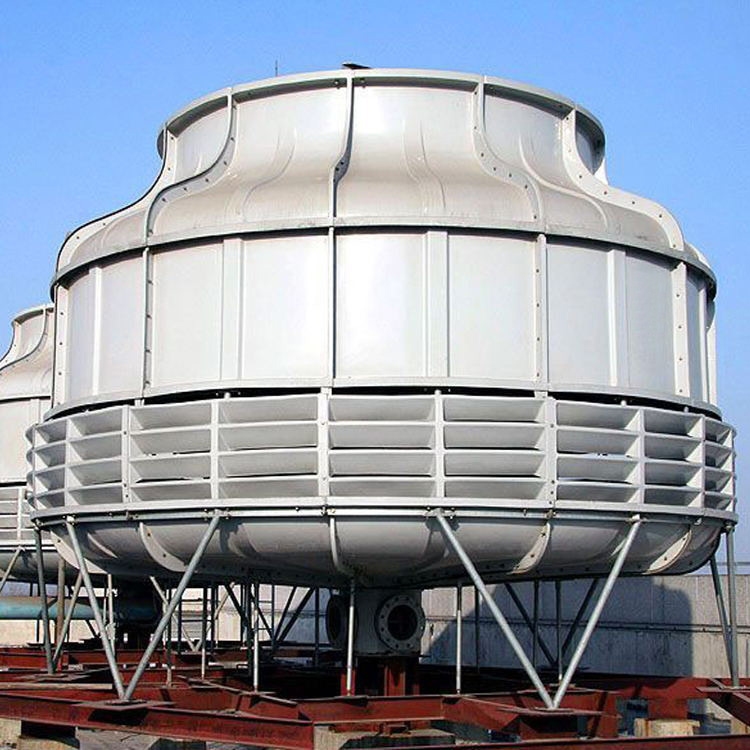

圓型逆流式玻璃鋼冷卻塔

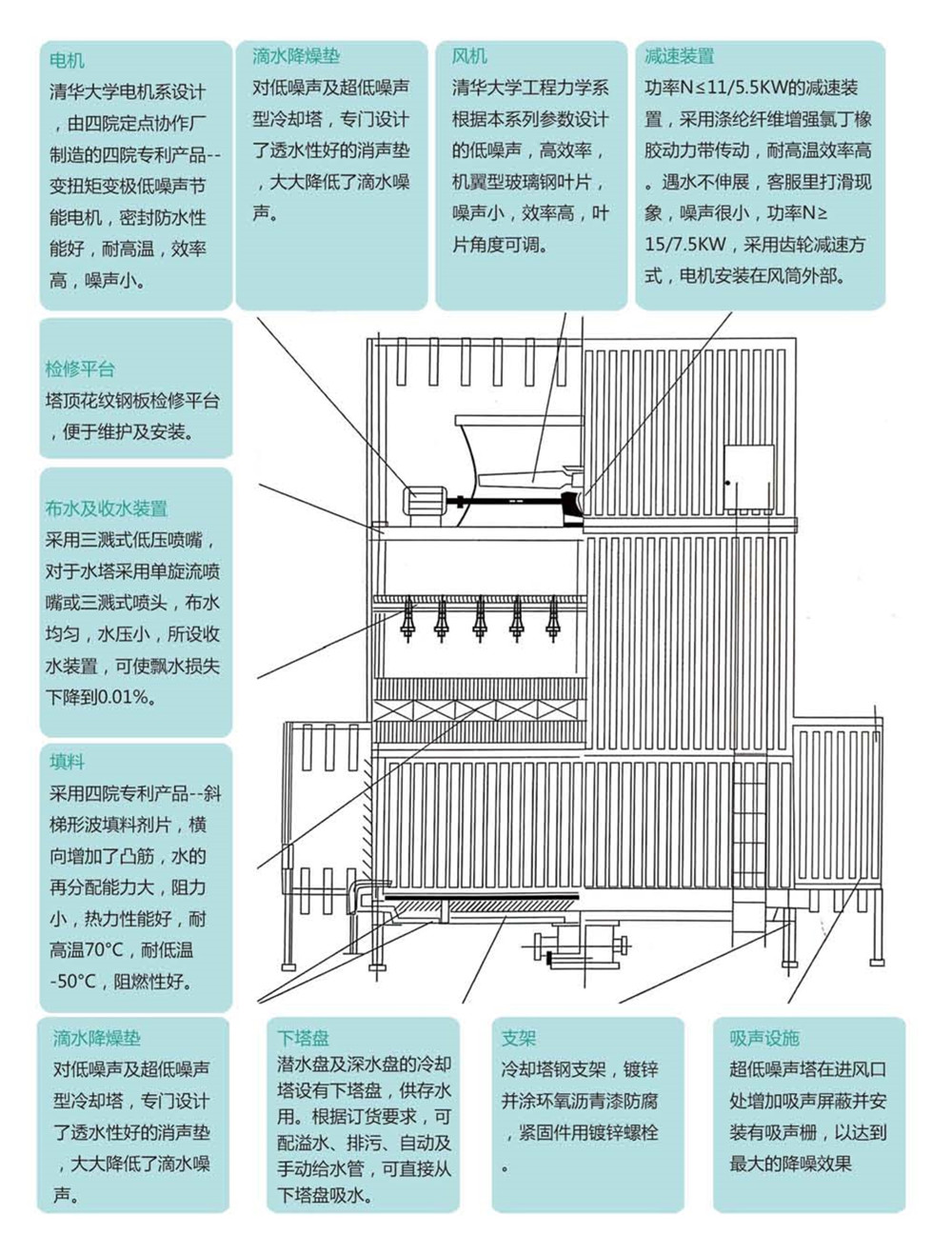

低溫降DFN系列方形逆流式玻璃鋼冷卻塔

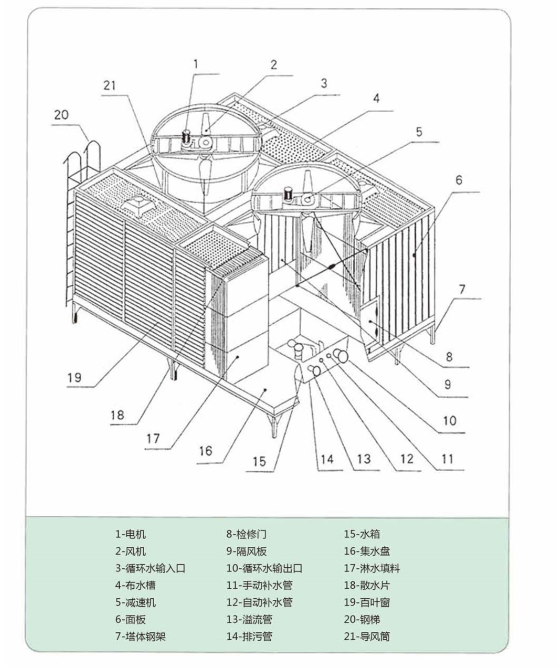

DBHZ,系列、CDBHZ.系列橫流式玻璃鋼冷卻塔

概論
機械工業部第四設計研究院玻璃鋼所從1971年開始研究設計冷卻塔，是我國“玻璃纖維增強塑料冷卻塔”標準的主
編和編制單位，也是目前我國唯一的專業冷卻塔設計所，成果曾多次獲省、市、部級科技進步獎和重大科技成果獎。本
系列冷卻塔是機械工業部第四設計研究院在原DBHZ系列及CDBHZ系列的基礎上，根據實際使用情況和進一步的理論
計 算，按國家標準(GB7190.1-1997)“玻璃纖維增強塑料冷卻塔第一部分:中小型玻璃纖維增強塑料冷卻塔”規定
的熱力性能及噪聲數值進行設計的新型橫流式玻璃鋼冷卻塔。
特長
1，節省空間，結構輕型化
采用專為本系列冷卻塔而設計的高效熱交換填科，其換熱面積大幅度提高，與原DBHZ系列及原CDBHZ系列相比，
其占地面積大幅度下降，由于結構設計的優化及采用輕鋼結構，運轉重量也大大降低。
2、節省電力
采用通風阻力小的填料和由清華大學專為冷卻塔設計的機翼型玻璃鋼高效風機，從而減小所配用的電機功率，超
低 噪聲型采用的電機功率更小，更節省電力。也可根據用戶的要求，配用雙速電機來節電。
3、 運轉噪聲極低
采用清華大學專用冷卻塔而設計的FRP材質的機翼型軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷
卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。若配用雙速電機，在夜間低速運行時，
還能使低噪聲再下降2-3dB(A)。用戶需要雙速電機在訂貨時單獨提出要求。
4、良好的耐腐蝕性
塔體、水槽及面板均采用良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，
經久不變色。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。
5、組合方便
可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況決定組合，并可根據用戶的建筑物特點，調整冷卻
塔的外觀。如用戶場地十分有限，機械工業部第四設計研究院也可針對用戶的特殊要求進行設計，滿足用戶對熱力
性 能及噪聲的要求。
6、維護方便
本系列冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在冷卻塔正常運轉的前提下，進行維護檢修，清洗填料.
積水盤和水箱的工作更加方便。

 GFNL系列節能型鋼結構框架方形逆流式玻璃鋼冷卻塔

GFNS,系列節能型鋼筋混凝土框架方形逆流式玻璃鋼冷卻塔

閉式冷卻塔

閉式冷卻塔是一種逆流式封閉循環水系統，此循環系統為自動噴淋控制系統，很大的程度上節省電力、水力。由于結構緊湊，機型小，可放置于車間內，因此可用于中頻電源冷卻，機械水套冷卻等；單位空間內的換熱面積較大，因此更適用于溫差較小的低溫度（35-30℃）冷卻項目，如水源熱泵機組群、空壓機等的冷卻。

    【應用領域】：鑄造、鍛造、空壓機、中央空調、地源熱泵、水源熱泵機組、機械水套、壓鑄機、注塑機。

    【適用介質】：純水、淬火液、液壓油

    1、閉式冷卻塔實際上是一種蒸發式冷卻塔，冷卻器和濕式冷卻塔的組合，它是臥式的蒸發式冷卻塔，工藝流體在管內流過，空氣在管外流過，兩者互不接觸。閉式冷卻塔是傳統冷卻塔的一種變形和發展。塔底蓄水池內的水由循環泵抽取后，送往管外均勻地噴淋下來。與工藝式流體熱水或制冷劑和管外空氣并不接觸，成為一種閉式冷卻塔，通過噴淋水增強傳熱傳質的效果。

    2、閉式冷卻塔適用于對循環水質要求較高的各種冷卻系統，在電力、化工、鋼鐵、食品和許多工業部門有應用前景。另一方面，與空冷式熱交換器相比，蒸發式冷卻塔利用管下側水的蒸發潛熱，使空氣側傳熱傳質顯著增強，也具有明顯的優點。
